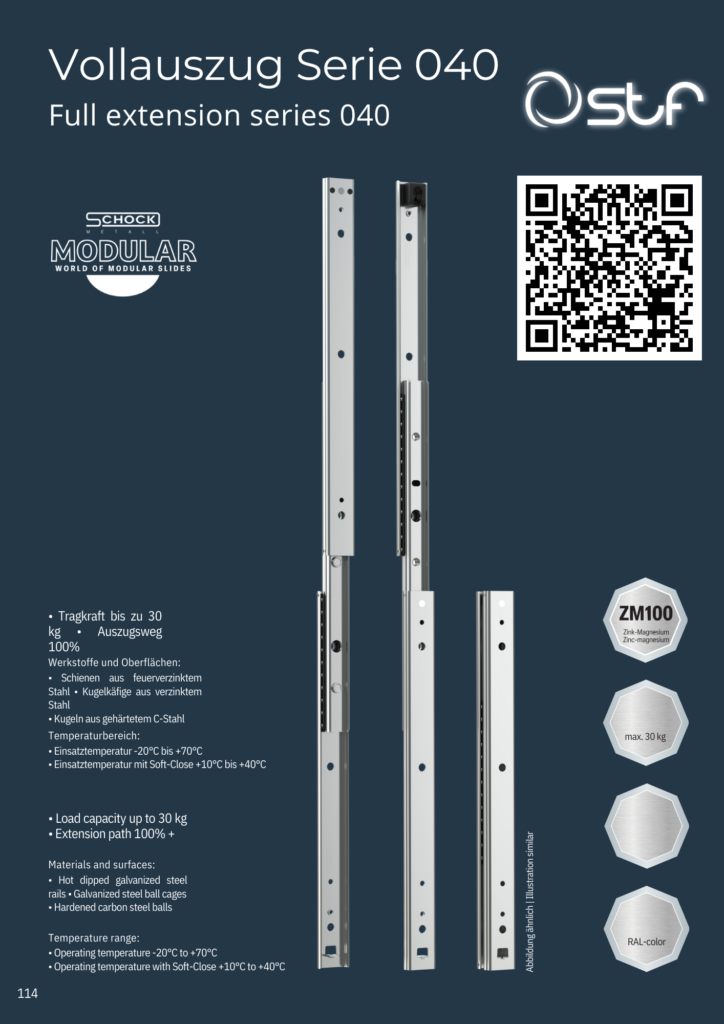

Guías Telescópicas de Extensión Total Serie 040 – Hasta 30 kg

Guías Telescópicas de Extensión Total Serie 040 - Hasta 30 kg

Las guías telescópicas de extensión total Serie 040 están diseñadas para aplicaciones que requieren un deslizamiento robusto y suave con una carga de hasta 30 kg por par. Fabricadas en acero galvanizado de alta resistencia, ofrecen durabilidad y precisión en entornos exigentes.

Ver catálogo
Encontrar ref.
Solicitar información
FAQs

Características Destacadas

    • Extensión total 100%

    • Carga máxima: hasta 30 kg por par

    • Materiales:

      • Rieles: acero galvanizado en caliente

      • Jaulas de bolas: acero galvanizado

      • Bolas: acero carbono endurecido

    • Temperatura operativa:

      • Estándar: -20°C a +70°C

      • Con Soft-Close: +10°C a +40°C

    • Montaje recomendado: tornillo Euro Ø4 mm o tornillo avellanado M4

    • Reducción de carga en montaje horizontal: hasta 75%

Variantes

    • Soft-close / Autocierre amortiguado

    • Push-to-open / Apertura por presión

    • Lock-in / Lock-out (bloqueo abierto y cerrado)

    • Quick disconnect / Desconexión rápida

    • Airmotion® / Deslizamiento suave

Aplicaciones

  • Equipos electrónicos industriales

  • Cajones de maquinaria

  • Componentes móviles en automatización

  • Carros extraíbles o módulos técnicos

  • Mobiliario técnico y profesional

Tabla de productos
Información Extensión Capacidad de carga(kg) Función Longitud guía(mm) Recorrido extracción (mm) Bloqueo Comfort Referencia
Info Extensión completa 23 nan 200 207 nan nan 20400200000
Info Extensión completa 23 Soft-stop 200 207 nan nan 20400200010
Info Extensión completa 23 Hold in 200 207 nan nan 20400200020
Info Extensión completa 23 Lock-in 200 207 nan nan 20400200040
Info Extensión completa 23 nan 200 207 Hold-out nan 20400200070
Info Extensión completa 23 nan 200 207 Lock-out nan 20400200080
Info Extensión completa 23 Soft-stop 200 207 Hold-out nan 20400200110
Info Extensión completa 23 Soft-stop 200 207 Lock-out nan 20400200120
Info Extensión completa 23 Hold in 200 207 Hold-out nan 20400200220
Info Extensión completa 23 Hold in 200 207 Lock-out nan 20400200230
Info Extensión completa 23 Lock-in 200 207 Hold-out nan 20400200440
Info Extensión completa 23 Lock-in 200 207 Lock-out nan 20400200450
Info Extensión completa 26 nan 250 256 nan nan 20400250000
Info Extensión completa 26 Soft-stop 250 256 nan nan 20400250010
Info Extensión completa 26 Hold in 250 256 nan nan 20400250020
Info Extensión completa 26 Lock-in 250 256 nan nan 20400250040
Info Extensión completa 26 nan 250 256 Hold-out nan 20400250070
Info Extensión completa 26 nan 250 256 Lock-out nan 20400250080
Info Extensión completa 26 Soft-stop 250 256 Hold-out nan 20400250110
Info Extensión completa 26 Soft-stop 250 256 Lock-out nan 20400250120
Info Extensión completa 26 Hold in 250 256 Hold-out nan 20400250220
Info Extensión completa 26 Hold in 250 256 Lock-out nan 20400250230
Info Extensión completa 26 Lock-in 250 256 Hold-out nan 20400250440
Info Extensión completa 26 Lock-in 250 256 Lock-out nan 20400250450
Info Extensión completa 30 nan 300 305 nan nan 20400300000
Info Extensión completa 30 Soft-stop 300 305 nan nan 20400300010
Info Extensión completa 30 Hold in 300 305 nan nan 20400300020
Info Extensión completa 30 Push-to-open 300 305 nan nan 20400300030
Info Extensión completa 30 Lock-in 300 305 nan nan 20400300040
Info Extensión completa 30 Self-close 300 305 nan nan 20400300050
Info Extensión completa 30 Solf-close 300 305 nan nan 20400300060
Info Extensión completa 30 nan 300 305 Hold-out nan 20400300070
Info Extensión completa 30 nan 300 305 Lock-out nan 20400300080
Info Extensión completa 30 Soft-stop 300 305 Hold-out nan 20400300110
Info Extensión completa 30 Soft-stop 300 305 Lock-out nan 20400300120
Info Extensión completa 30 Hold in 300 305 Hold-out nan 20400300220
Info Extensión completa 30 Hold in 300 305 Lock-out nan 20400300230
Info Extensión completa 30 Push-to-open 300 305 Hold-out nan 20400300330
Info Extensión completa 30 Push-to-open 300 305 Lock-out nan 20400300340
Info Extensión completa 30 Lock-in 300 305 Hold-out nan 20400300440
Info Extensión completa 30 Lock-in 300 305 Lock-out nan 20400300450
Info Extensión completa 30 Self-close 300 305 Hold-out nan 20400300550
Info Extensión completa 30 Self-close 300 305 Lock-out nan 20400300560
Info Extensión completa 30 Solf-close 300 305 Hold-out nan 20400300660
Info Extensión completa 30 Solf-close 300 305 Lock-out nan 20400300670
Info Extensión completa 28 nan 350 354 nan nan 20400350000
Info Extensión completa 28 Soft-stop 350 354 nan nan 20400350010
Info Extensión completa 28 Hold in 350 354 nan nan 20400350020
Info Extensión completa 28 Push-to-open 350 354 nan nan 20400350030
Info Extensión completa 28 Lock-in 350 354 nan nan 20400350040
Info Extensión completa 28 Self-close 350 354 nan nan 20400350050
Info Extensión completa 28 Solf-close 350 354 nan nan 20400350060
Info Extensión completa 28 nan 350 354 Hold-out nan 20400350070
Info Extensión completa 28 nan 350 354 Lock-out nan 20400350080
Info Extensión completa 28 Soft-stop 350 354 Hold-out nan 20400350110
Info Extensión completa 28 Soft-stop 350 354 Lock-out nan 20400350120
Info Extensión completa 28 Hold in 350 354 Hold-out nan 20400350220
Info Extensión completa 28 Hold in 350 354 Lock-out nan 20400350230
Info Extensión completa 28 Push-to-open 350 354 Hold-out nan 20400350330
Info Extensión completa 28 Push-to-open 350 354 Lock-out nan 20400350340
Info Extensión completa 28 Lock-in 350 354 Hold-out nan 20400350440
Info Extensión completa 28 Lock-in 350 354 Lock-out nan 20400350450
Info Extensión completa 28 Self-close 350 354 Hold-out nan 20400350550
Info Extensión completa 28 Self-close 350 354 Lock-out nan 20400350560
Info Extensión completa 28 Solf-close 350 354 Hold-out nan 20400350660
Info Extensión completa 28 Solf-close 350 354 Lock-out nan 20400350670
Info Extensión completa 26 nan 400 404 nan nan 20400400000
Info Extensión completa 26 Soft-stop 400 404 nan nan 20400400010
Info Extensión completa 26 Hold in 400 404 nan nan 20400400020
Info Extensión completa 26 Push-to-open 400 404 nan nan 20400400030
Info Extensión completa 26 Lock-in 400 404 nan nan 20400400040
Info Extensión completa 26 Self-close 400 404 nan nan 20400400050
Info Extensión completa 26 Solf-close 400 404 nan nan 20400400060
Info Extensión completa 26 nan 400 404 Hold-out nan 20400400070
Info Extensión completa 26 nan 400 404 Lock-out nan 20400400080
Info Extensión completa 26 Soft-stop 400 404 Hold-out nan 20400400110
Info Extensión completa 26 Soft-stop 400 404 Lock-out nan 20400400120
Info Extensión completa 26 Hold in 400 404 Hold-out nan 20400400220
Info Extensión completa 26 Hold in 400 404 Lock-out nan 20400400230
Info Extensión completa 26 Push-to-open 400 404 Hold-out nan 20400400330
Info Extensión completa 26 Push-to-open 400 404 Lock-out nan 20400400340
Info Extensión completa 26 Lock-in 400 404 Hold-out nan 20400400440
Info Extensión completa 26 Lock-in 400 404 Lock-out nan 20400400450
Info Extensión completa 26 Self-close 400 404 Hold-out nan 20400400550
Info Extensión completa 26 Self-close 400 404 Lock-out nan 20400400560
Info Extensión completa 26 Solf-close 400 404 Hold-out nan 20400400660
Info Extensión completa 26 Solf-close 400 404 Lock-out nan 20400400670
Info Extensión completa 24 nan 450 453 nan nan 20400450000
Info Extensión completa 24 Soft-stop 450 453 nan nan 20400450010
Info Extensión completa 24 Hold in 450 453 nan nan 20400450020
Info Extensión completa 24 Push-to-open 450 453 nan nan 20400450030
Info Extensión completa 24 Lock-in 450 453 nan nan 20400450040
Info Extensión completa 24 Self-close 450 453 nan nan 20400450050
Info Extensión completa 24 Solf-close 450 453 nan nan 20400450060
Info Extensión completa 24 nan 450 453 Hold-out nan 20400450070
Info Extensión completa 24 nan 450 453 Lock-out nan 20400450080
Info Extensión completa 24 Soft-stop 450 453 Hold-out nan 20400450110
Info Extensión completa 24 Soft-stop 450 453 Lock-out nan 20400450120
Info Extensión completa 24 Hold in 450 453 Hold-out nan 20400450220
Info Extensión completa 24 Hold in 450 453 Lock-out nan 20400450230
Info Extensión completa 24 Push-to-open 450 453 Hold-out nan 20400450330
Info Extensión completa 24 Push-to-open 450 453 Lock-out nan 20400450340
Info Extensión completa 24 Lock-in 450 453 Hold-out nan 20400450440
Info Extensión completa 24 Lock-in 450 453 Lock-out nan 20400450450
Info Extensión completa 24 Self-close 450 453 Hold-out nan 20400450550
Info Extensión completa 24 Self-close 450 453 Lock-out nan 20400450560
Info Extensión completa 24 Solf-close 450 453 Hold-out nan 20400450660
Info Extensión completa 24 Solf-close 450 453 Lock-out nan 20400450670
Info Extensión completa 22 nan 500 502 nan nan 20400500000
Info Extensión completa 22 Soft-stop 500 502 nan nan 20400500010
Info Extensión completa 22 Hold in 500 502 nan nan 20400500020
Info Extensión completa 22 Push-to-open 500 502 nan nan 20400500030
Info Extensión completa 22 Lock-in 500 502 nan nan 20400500040
Info Extensión completa 22 Self-close 500 502 nan nan 20400500050
Info Extensión completa 22 Solf-close 500 502 nan nan 20400500060
Info Extensión completa 22 nan 500 502 Hold-out nan 20400500070
Info Extensión completa 22 nan 500 502 Lock-out nan 20400500080
Info Extensión completa 22 Soft-stop 500 502 Hold-out nan 20400500110
Info Extensión completa 22 Soft-stop 500 502 Lock-out nan 20400500120
Info Extensión completa 22 Hold in 500 502 Hold-out nan 20400500220
Info Extensión completa 22 Hold in 500 502 Lock-out nan 20400500230
Info Extensión completa 22 Push-to-open 500 502 Hold-out nan 20400500330
Info Extensión completa 22 Push-to-open 500 502 Lock-out nan 20400500340
Info Extensión completa 22 Lock-in 500 502 Hold-out nan 20400500440
Info Extensión completa 22 Lock-in 500 502 Lock-out nan 20400500450
Info Extensión completa 22 Self-close 500 502 Hold-out nan 20400500550
Info Extensión completa 22 Self-close 500 502 Lock-out nan 20400500560
Info Extensión completa 22 Solf-close 500 502 Hold-out nan 20400500660
Info Extensión completa 22 Solf-close 500 502 Lock-out nan 20400500670

Preguntas Frecuentes (FAQ)

¿Puedo instalar estas guías en horizontal?

Sí, pero la capacidad de carga se reduce hasta un 75%.

¿Incluyen accesorios de montaje?

Los soportes y tornillería vienen incluidos en los sets de montaje específicos.
